हाई-स्पीड इनलाइन निरीक्षण के लिए टेलीसेंट्रिक मापन प्रणाली

सिल्हूट-आधारित प्लेटफ़ॉर्म पूरे दृश्य क्षेत्र में उप-माइक्रोन दोहराव, 25 μs एक्सपोज़र और विरूपण-मुक्त माप प्रदान करता है।

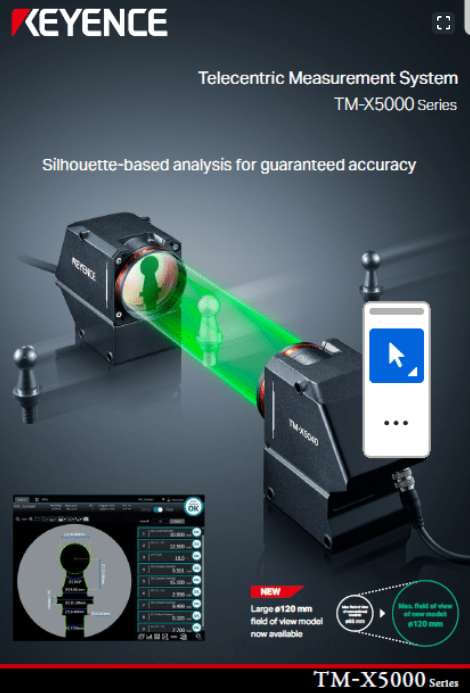

KEYENCE ने एक नए अल्ट्रा-वाइड-फील्ड सेंसर हेड के साथ अपनी TM-X5000 श्रृंखला का विस्तार किया है, जो 120 मिमी क्षेत्र का दृश्य प्रदान करता है, जो बड़े घटकों में उच्च गति इनलाइन आयामी निरीक्षण को लक्षित करता है।

प्रमुख विशेषताएं हैं:

0.0001° टेलीसेंट्रिकिटी के साथ दोहरी टेलीसेंट्रिक ऑप्टिकल प्रणाली (सामान्य)
अल्ट्रा-वाइड 120 मिमी फ़ील्ड ऑफ़ व्यू विकल्प
25 μs न्यूनतम एक्सपोज़र;नमूनाकरण चक्र 3 एमएस तक कम हो गया
पुनरावर्तनीयता ±0.03 μm तक कम;स्थिति सटीकता ±0.2 μm तक
इनलाइन दोष का पता लगाने के साथ 100 तक एक साथ माप उपकरण
नवीनतम जोड़ उप-माइक्रोन दोहराव को बनाए रखते हुए अधिकतम माप क्षेत्र को 65 मिमी से 120 मिमी तक बढ़ाता है।बाहरी व्यास, अंतराल, चौड़ाई और प्रोफ़ाइल निरीक्षण के लिए डिज़ाइन किया गया, सिस्टम पारदर्शी और प्रतिबिंबित लक्ष्यों सहित सामग्री प्रकार की परवाह किए बिना स्थिर माप प्रदान करने के लिए सिल्हूट-आधारित विश्लेषण के साथ दोहरी टेलीसेंट्रिक ऑप्टिक्स को जोड़ता है।

प्लेटफ़ॉर्म के मूल में ट्रांसमीटर और रिसीवर दोनों में लेंस के साथ एक दोहरी टेलीसेंट्रिक ऑप्टिकल प्रणाली है।कोलिमेटेड हरी एलईडी रोशनी और एक उच्च-रिज़ॉल्यूशन सीएमओएस सेंसर का उपयोग करके, सिस्टम तेज धार वाले सिल्हूट को कैप्चर करता है, भले ही लक्ष्य दृश्य के क्षेत्र में बदल जाए।0.0001° (सामान्य) की टेलीसेंट्रिकिटी गलत संरेखण के कारण आकार भिन्नता को कम करने में मदद करती है।

पारंपरिक मॉडलों की तुलना में एक्सपोज़र समय 25 μs से 40 गुना तक कम होने से तेजी से चलने वाले या घूमने वाले हिस्सों की धुंधला-मुक्त माप की अनुमति मिलती है।सिस्टम 3 एमएस जितनी तेजी से नमूना चक्रों का समर्थन करता है, जिससे उत्पादन लाइनों को धीमा किए बिना सही इनलाइन निरीक्षण सक्षम हो जाता है।

उच्च सटीकता वाले क्षेत्रों में माप स्थिति सटीकता ±0.2 μm तक निर्दिष्ट की जाती है, चयनित शीर्ष के आधार पर पुनरावृत्ति ±0.03 μm तक होती है।विरूपण-मुक्त प्रकाशिकी और उप-पिक्सेल प्रसंस्करण प्रत्येक पिक्सेल को 100 से अधिक उप-पिक्सेल में विभाजित करता है ताकि दृश्य के पूरे क्षेत्र में सटीकता बनाए रखी जा सके, जिससे किनारे का पता लगाने में भिन्नता कम हो सके।

नियंत्रक दो सेंसर हेड और प्रति हेड 100 माप उपकरण तक का समर्थन करता है, जिसमें जीडी एंड टी, पिच, रनआउट और मास्टर तुलना फ़ंक्शन शामिल हैं।एकीकृत असामान्यता का पता लगाना एक साथ आयामी माप और गड़गड़ाहट, चिप्स या विदेशी कणों का पता लगाने में सक्षम बनाता है।IP64-रेटेड हेड्स, ईथरनेट/आईपी, PROFINET और EtherCAT सहित वैकल्पिक फील्डबस इकाइयों और तेजी से कार्यक्रम निर्माण के लिए CAD आयात क्षमता के साथ, सिस्टम को ऑटोमोटिव, इलेक्ट्रॉनिक्स, मेडिकल और सटीक विनिर्माण वातावरण के लिए एक ऑल-इन-वन प्लेटफॉर्म के रूप में तैनात किया गया है।
